| Número de parte: | NF1183 |
| Marca: | NORFLEX |

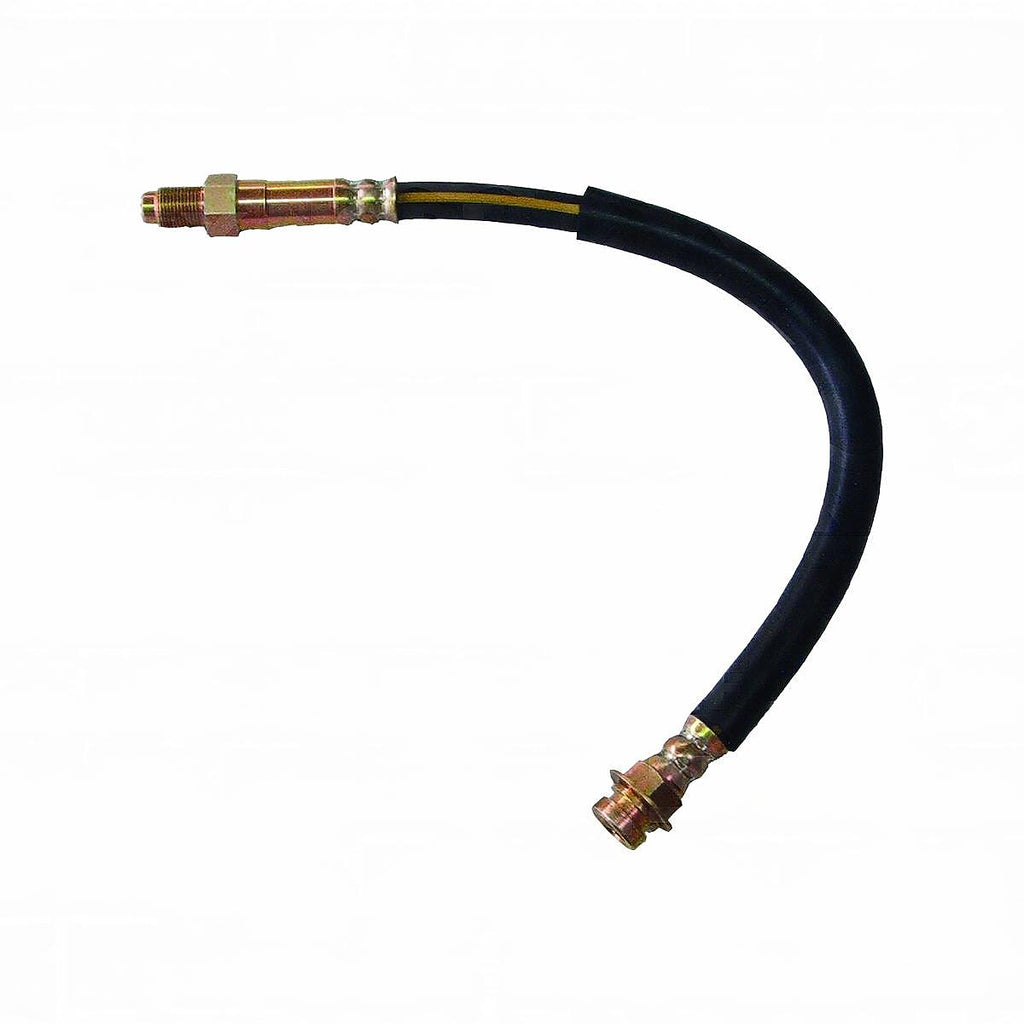

| Producto: | Manguera Hidráulica de Freno |
| Posición: | DEL |
| Unidad de Venta: | 1 |
| Código de Barras: | 07503024418989 |
| Color: | Negro |
| Soporte incluido: | No |
| Junta o sello incluido: | No |
| Tipo de conexión del extremo 1: | Roscado |
| Tipo de conexión del extremo 2: | Roscado |
| Material de la manguera: | EPDM con trenza de refuerzo de poliéster |
| Longitud total: | 14.37 |
| Longitud total: | 364.5 |
| Tamaño de conexión del extremo 1: | 0.5 |
| Tamaño de conexión del extremo 1: | 12.7 |
| Género del extremo 1: | Macho |
| Tamaño de conexión del extremo 2: | 0.38 |
| Tamaño de conexión del extremo 2: | 9.652 |
| Género del extremo 2: | Hembra |
| Conexiones de los extremos: | ACERO SAE 1006 |
| Herrajes incluidos: | No |
| Estándares de calidad: | CMVSS 106 |
| Estándares de calidad: | FMVSS 106 |
| Estándares de calidad: | SAEJ1401 |
| Unidades de venta: | BX |
| BH36853, H98941, D9AZ-2078-A |
| - Ford Bronco 1979 |
| - Ford E-100 Econoline 1979 |
| - Ford E-100 Econoline Club Wagon 1979 |
| - Ford E-150 Econoline 1979 |
| - Ford E-150 Econoline Club Wagon 1979 |
| - Ford E-250 Econoline 1979 |
| - Ford E-250 Econoline Club Wagon 1979 |
| - Ford E-350 Econoline 1979 |
| - Ford E-350 Econoline Club Wagon 1979 |
| - Ford F-100 1979 |
| - Ford F-150 1979 |
| - Ford F-250 1979 |
| - Ford F-350 1979 |
| - Ford LTD 1979-1981 |
| - Mercury Grand Marquis 1979 |
| - Mercury Marquis 1979 |
